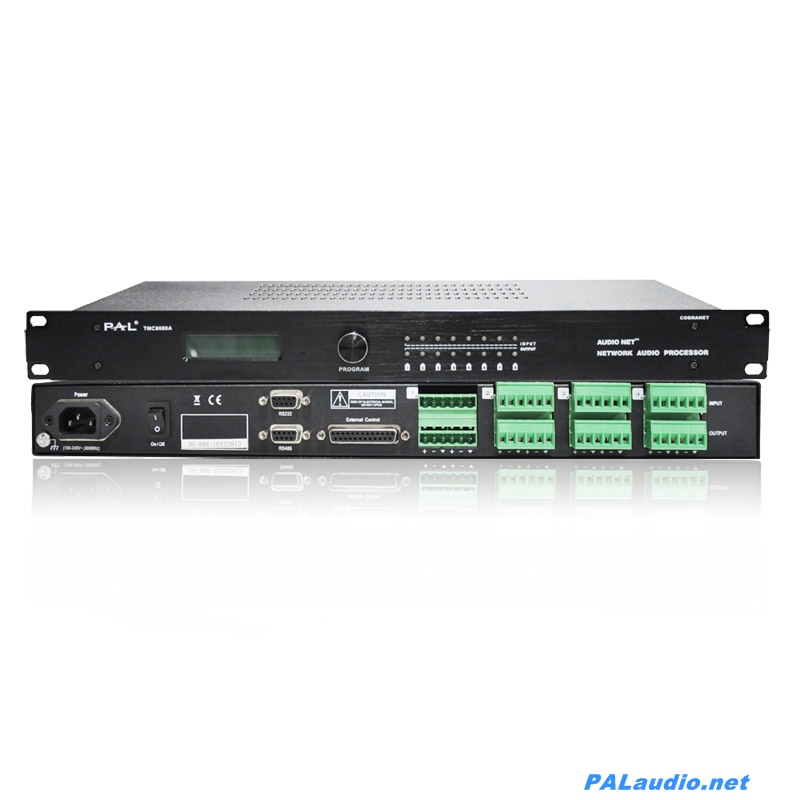

1.TMC8080A音頻處理器產品特點

•具有強大計算功能的DSP處理器。

•支持40位精度的浮點運算能力。

•內建多種多樣的音頻算法處理模塊。

•8個平衡模擬輸入，8個平衡模擬輸出。

•每個MIC/Line輸入通道的增益0dB到+66dB（可分12步調節）。

•每個通道的48V幻象電源可獨立控制。

•預設8種不同的DSP處理模式并可通過前置面板進行選擇設定。

•可通過PC計算機基于Windows系統進行控制，操作簡單方便易于掌握。

•可適應不同的應用需求，應用場所廣泛。



2.DSP處理器功能

•延時器：提供50ms，100ms，200ms，500ms，1000ms多種延時模式。

•路由器：4x4.8x8,16x16路由器。

•混音器：4x1,4x2,4x4,8x1,8x2,8x4,8x8路由器。

•動態處理器：包含自動增益器，壓限器，限制器，噪聲門，擴展器，削峰器。

•信號產生器：可產生正弦波，白噪聲，粉噪聲。

•均衡器：參數均衡器和圖像均衡器。

•濾波器：低通濾波器，高通濾波器，低通斜坡濾波器，高通斜坡濾波器。

•分頻器：2波段分頻器，3波段分頻器，4波段分頻器。

•電平表：1通道電平表，2通道電平表，8通道電平表。



3.技術規格
1  模擬音頻信號輸入規格
•模擬輸入轉換為32-bit ,192khz 的數字信號
•頻率響應: +/-0.2dB，20Hz~20kHz
•最大增益：+66dB
•幻象電源：+48V DC（10mA/輸出）
•動態范圍: 103dBA，101dB
•最大輸入電平: +30dBu,差動平衡
•輸入阻抗: 6.3kOhms
2  模擬音頻信號輸出規格
•32-bit ,192khz 數字信號轉換為模擬信號輸出；
•頻率響應:+/-0.2dB，20Hz~20kHz；
•THD+ N : <0.05% @4dbu 1KHz；
•動態范圍 : 103dBA，101dB；
•最大輸出電平: +24dBu,差動平衡；
•輸出阻抗: 100歐姆，可推動最小600歐姆的負載；
3  其它規格
•電源: 110—240V AC，40~60hz
•功率: 低于30W
•環境溫度: +5-40°C
•環境濕度: 5-85%
4  尺寸規格
尺寸（長度x寬度x高度）：430mm x 291mm x 44.5mm（不含機架固定件）
